廣州大江機械技

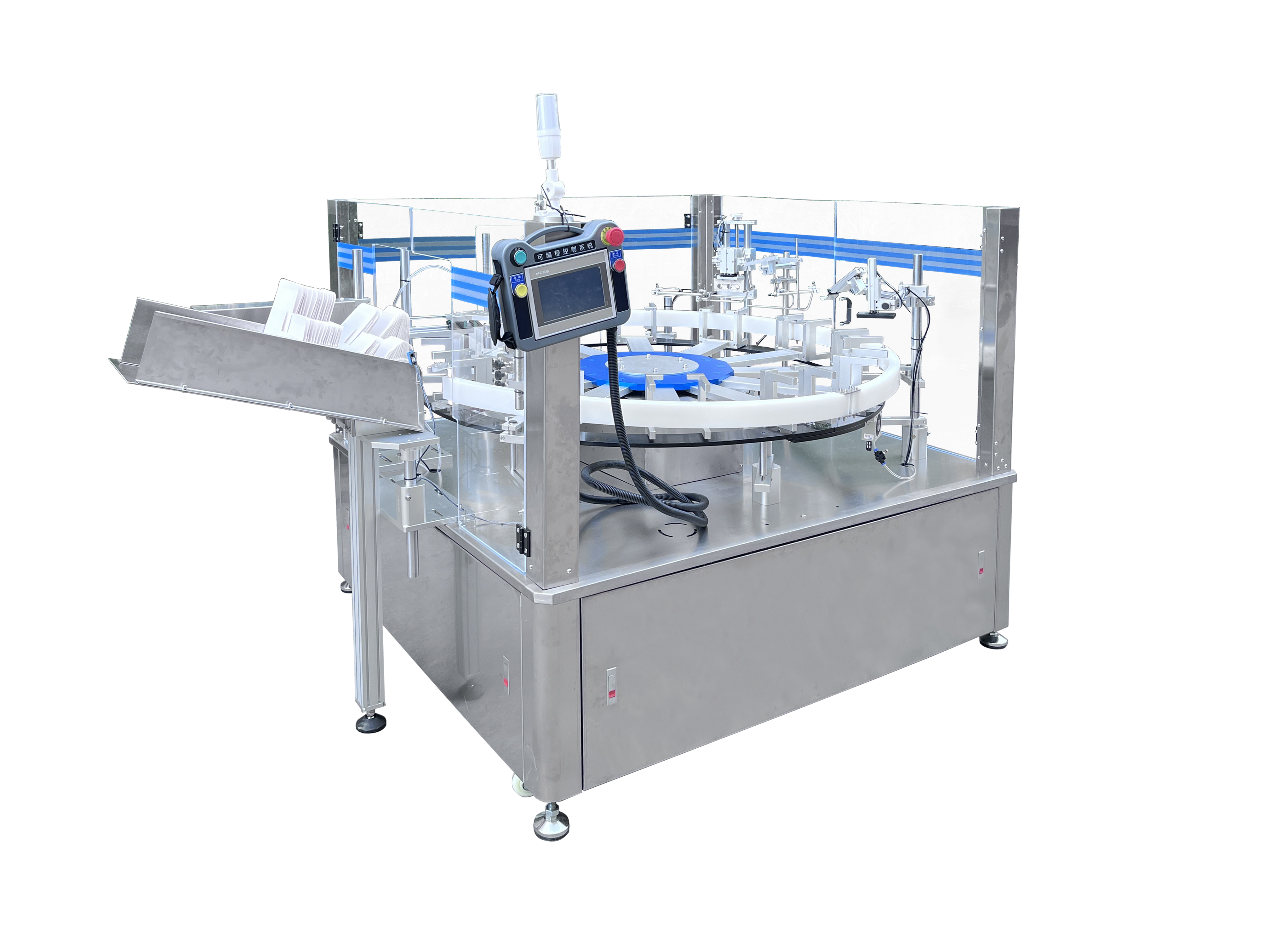

DJ-130轉盤式裝盒機

DJ-130 turntable  cartoning machine

工作原理：

本機係利用真空吸盒方式，將紙盒送入星形輪中，空盒經星形輪轉至折耳機構封好盒子底部，再由人工將欲裝盒之成品放入紙盒中後，再由星形輪轉至折耳機構封好盒子，完成後星形輪再將完成品轉至紙盒推出機構將成品送出。後續可接貼標機、檢重機等機械設備

裝盒機三視圖

     側視圖

性能特點：

l 該機專為包裝紙盒尺寸多批量小的廠家獨立設計。

l 成本低，占地麵積小。適用於各種尺寸的盒子。該機是一種具有多功能的垂直型自動裝盒機，更換規格改變模具時間短。

l 設備機身采用304不鏽鋼材質，過程安全衛生

l 多伺服係統控製，高速精準，操作方便，自動化程度高。

l 多種方式組合，可以根據生產量需要配置若幹台裝盒機，進行連線聯動生產；單機同樣可以完成裝盒過程

l 先進的PLC控製係統結合5.7彩色觸摸屏控製麵板，可以輕鬆地設置和改變包裝參數。

包裝工序：

Packing Process:

1、把紙盒吸到星輪。

Push box into star wheel.

2、折疊紙盒下小舌。

Fold box lower small flap.

3、折下蓋。

Press both lower big flaps.

4、插入下大舌

Flatten both big flaps.

5、產品裝入紙盒（可人工，也可連線設計自動加料機械手）。

Product fall into box.

6、折疊紙盒上小舌。

Fold box upper small flap.

7、折上蓋。

Press both upper  big flaps.

8、插入上大舌

Flatten both big flaps.

9、成型產品推出。

Product push out.

技術參數：
